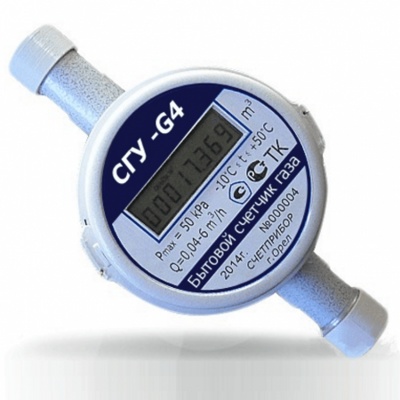

Счетчик газа ультразвуковой СГУ-G4 без паспорта

Принцип действия счетчиков состоит в измерении разницы времен прохождения ультразвуковых волн по и против тока газа, протекающего через счетчик. Разница времен прохождения ультразвуковых волн через газ пропорциональна объемному расходу газа.

Поток газа поступает в корпус ультразвукового измерительного преобразователя счетчика (далее – ПП), попадает в измерительную камеру, внутри которой установлены источники и приемники ультразвуковых волн, формирующие измерительный сигнал, и покидает измерительную камеру ПП. Измерительный сигнал от ПП передается в электронный блок, измеряющий разность времен прохождения ультразвуковых волн по и против тока газа, и вычисляет значения объема газа, прошедшего через ПП с приведением к нормальным условиям по ГОСТ 2939. Показания объема газа считываются с индикаторного устройства электронного блока. На индикаторном устройстве цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Продукция сертифицирована в РБ (сертификат №8688) и допущена к применению на территории Республики Беларусь.

Гарантийный срок-8 лет со дня ввода в эксплуатацию в пределах гарантийного срока хранения.

Счетчик сгу состоит из:

>  корпуса ультразвукового измерительного преобразователя счетчика

>  электронного блока;

>  литиевой батареи для электропитания электронного блока;

>  крышки корпуса с пломбировочным кольцом.

>  Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов, которых он предназначен.

основные преимущества:

>  САМЫЕ МАЛЕНЬКИЕ ГАБАРИТЫ ! в своем классе!

>  Накидная гайка для крепления

>  Инструкции и тех. поддержка производителя

>  Долгий срок службы

>  Установка без выполнения сварочных работ в вертикальном и горизонтальном положениях (вращающееся индикаторное табло)

>  Надёжность, ввиду отсутствия движущихся механических частей.

Диаметр условного прохода                                                               20 мм
Диапазон температуры газа                                                                от - 40 до + 50 ? С
Присоединительная резьба по ГОСТ 6357-81                                  3/4 дюйма
Масса счетчика, не более                                                                    0,6 кг
Максимальное рабочее избыточное давление газа                           5 кПа
Срок службы литиевой батареи, не менее                                        12 лет
Цена деления младшего разряда индикаторного устройства          0,001 м3
Максимальный объемный расход, Q max                                          6 м3/ч
Номинальный объемный расход                                                        4 м3/ч
Минимальный объемный расход, Q min                                            0,04 м3/ч
Погрешность измерения:                                                                      1,5-3 %
Средний срок службы                                                                           20 лет
