Сифон для кондиционера PROFcool SCU-032 с обратным клапаном
Сифон для кондиционера PROFcool SCU-032.
Предотвращает появление неприятного запаха.
Чистка тоже не требует особых навыков, т.к. сифон легко разбирается.
Характеристики:
Входное и выходное подсоединение: Ф16, Ф20, Ф25 и Ф32 мм.
Пропускная способность 5,4 литра в минуту (0,1 л/с).
Описание:

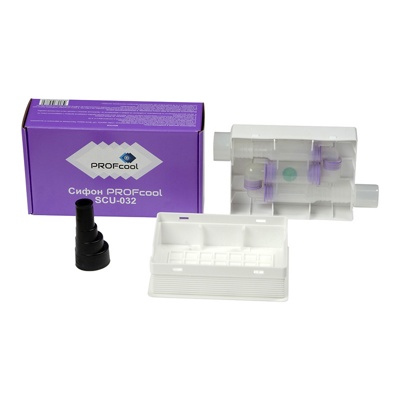

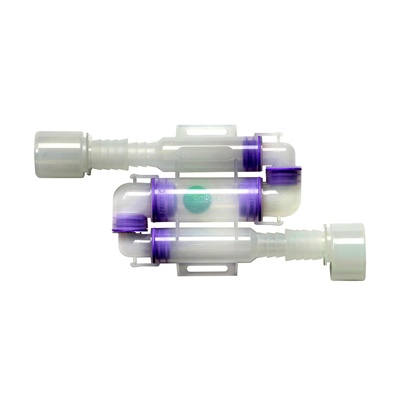

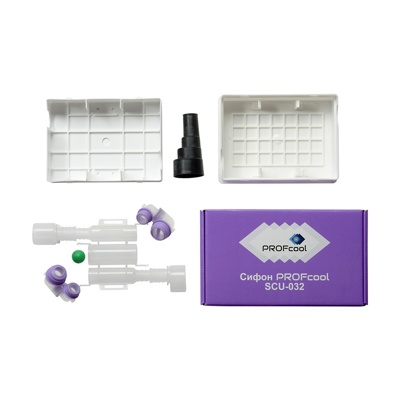

Сифон PROFcool - это незаменимый элемент в дренажной системе кондиционирования. В комплект устройства входит монтажная коробка с декоративной крышкой, гидрозатвор, высота которого 93 мм., механическое запахозапирающие устройство, в виде шарика, благодаря которому запах канализации и воды высохшей в сифоне не проходит в помещение и эластичный переходник для подсоединения труб различного размера (O16, O20, O25).
PROFcool имеет входной патрубок O32 мм под пайку полипропиленовой трубы, который используется с переходником для подсоединения труб различного диаметра и выпускной патрубок O16, O20, O32 мм.
Применение:
Сифон используется в дренажной системе кондиционирования, в том случае если конденсат с помощью дренажных шлангов отводится напрямую в канализацию.
Монтаж:
Установка сифона может производиться двумя способами:
В углубление стены:
Корпус монтируется в углублении стены строго вертикально, чтобы надпись ”UP” была сверху. Необходимо учесть расстояние по вертикали от кондиционера до сифона, оно должно составлять не менее 250 мм.
Далее к патрубкам на входе и выходе из сифона подсоединяются дренажные трубки, проводится испытание на гидроизоляцию всех соединений.
Лицевую крышку сифона необходимо закрыть во избежание царапин во время отделки.
После завершается отделка стены и верхняя часть монтажной коробки отрезается вровень с поверхностью по углубленным ребрам.
Последним действием отрезается крышка по ближайшему углублению на ребрах и закрывается на пружинные защелки.
На поверхности стены:
Сифон монтируется сразу на стену. Он может быть установлен как в корпусе так и без него. Важно предусмотреть доступ для дальнейшего техобслуживания. Также необходимо учесть удаленность по вертикали от кондиционера до сифона не менее 250 мм.
Далее к патрубкам на входе и выходе из сифона подсоединяются дренажные трубки и проводится испытание на гидроизоляцию всех соединений
