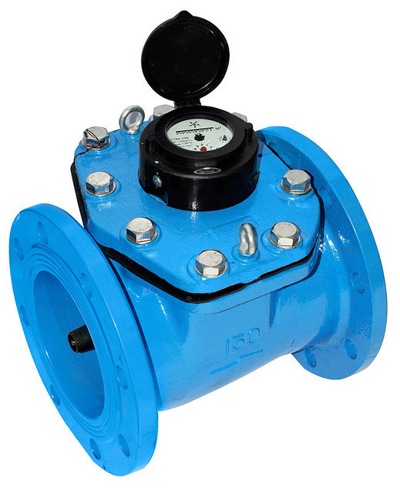

Счетчик воды СТВХ-150 ДУ150 турбинный для холодной воды (фланцевый)
Счетчик турбинный холодной воды, СТВХ-150 предназначен для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых или открытых систем теплоснабжения, системах холодного водоснабжения в диапазоне температур от 5 до 40°С при давлении не более 1,6 МПа.
Краткое описание Счетчика турбинного холодной воды, СТВХ-150
Принцип действия крылчатых счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе.
Конструктивно счетчик состоит из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.
Высокоточный прибор за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось. Счетный механизм защищен от попадания влаги и пыли. Испытания счетчика выявили, что на протяжении срока службы он стабильно сохраняет заявленные метрологические характеристики.
ПРИМЕНЕНИЕ
· предназначен для установки в многоквартирных домах и на предприятиях с большим расходом воды;
· предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40° C и давлением до 1,6 МПа;
· могут быть установлены в помещениях с повышенной влажностью;
Основные технические характеристики Счетчика турбинного холодной воды, СТВХ-150
| № | Наименование параметра | Норма |
| 1 | Расход воды, м3/ч | |
| - минимальный, Qmin | 2,0 | |
| - переходный, Qt | 4,0 | |
| - номинальный, Qnom | 250 | |
| - максимальный, Qmax | 500 | |
| 2 | Максимальный объем воды, м3, измеренный за | |
| - сутки | 5700 | |
| - месяц | 114000 | |
| 3 | Порог чувствительности, м3/ч, не более | 1,3 |
| 4 | Минимальная цена деления счетного механизма, м3 | 0,1 |
| 5 | Емкость счетного механизма, м3 | 9999999 |
| 6 | Пределы допускаемой относительной погрешности, % | |
| - в диапазоне расходов от Qmin до Qt | ±5% | |
| - в диапазоне расходов от Qt до Qmax | ±2% | |
| 7 | Температура измеряемой среды, °С | +5...+40 |
| 8 | Давление измеряемой среды, МПа, не более | 1,6 |
| 9 | Температура окружающего воздуха, °С | +5...+60 |
| 10 | Относительная влажность,%, не более | 98% |
| 11 | Масса, кг, не более | 44 |
| 12 | Габаритные размеры, мм, не более (ДхВхШ) | 300х350х285 |
Габаритные и присоединительные размеры Счетчика турбинного холодной воды, СТВХ-150
 | L, мм | Н, мм | H1, мм | Д, мм | А, мм | d, мм |
| 300 | 350 | 425 | 285
| 240 | 23 |
