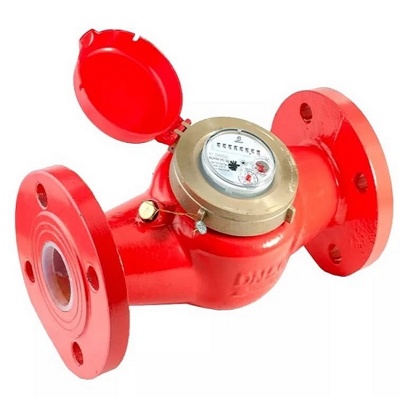

Счетчик воды ВСКМ 90/50 ДУ-50 для холодной и горячей воды воды (фланцевый)
Счетчики воды ВСКМ 90-50Ф предназначены для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых или открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 120°С при давлении не более 1,0 МПа. Счетчики имеют счетный механизм с роликовым и стрелочными указателями, показывающими измеренный объем в м3 и его долях.
Краткое описание Счетчика воды универсального, ВСКМ 90-50Ф
Принцип действия крылчатых счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе.
Конструктивно счетчик состоит из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.
Водосчетчики ВСКМ относятся к так называемому " многоструйному" типу приборов, когда вода попадает на крыльчатку через отверстия в направляющей, в которой находится сама крыльчатка. Это повышает точность измерений, а также надежность водомера.
Основные технические характеристики Счетчика воды универсального, ВСКМ 90-50Ф
| № | Наименование параметра | Норма | |
| 1 | Метрологический класс | А | В |
| 2 | Расход воды, м3/ч | ||
| - минимальный, Qmin | 1,2 | 0,45 | |
| - переходный, Qt | 4,5 | 3,0 | |
| - номинальный, Qnom | 15 | ||
| - максимальный, Qmax | 30 | ||
| 3 | Максимальный объем воды, м3, измеренный за | ||
| - сутки | 375 | ||
| - месяц | 11250 | ||
| 4 | Порог чувствительности, м3/ч, не более | 0,06 | |
| 5 | Минимальная цена деления счетного механизма, м3 | 0,001 | |
| 6 | Емкость счетного механизма, м3 | 999 999 | |
| 7 | Пределы допускаемой относительной погрешности, % | ||
| - в диапазоне расходов от Qmin до Qt | ±5% | ||
| - в диапазоне расходов от Qt до Qmax | ±2% | ||
| 8 | Температура измеряемой среды, °С | +5...+120 | |
| 9 | Давление измеряемой среды, МПа, не более | 1,0 | |
| 10 | Потеря давления при наибольшем расходе, МПа, не более | 0,1 | |
| 11 | Температура окружающего воздуха, °С | +5...+60 | |
| 12 | Относительная влажность,%, не более | 98% | |
| 13 | Масса, кг, не более | 11,2 | |

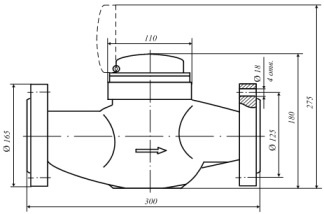

| 14 | Габаритные размеры, мм, не более (ДхВхШ) | 300х180х165 | |
| 15 | Средняя наработка на отказ, ч, не менее | 100000 | |
| 16 | Средний срок службы, лет, не менее | 12 | |
Порядок установки счетчиков воды ВСКМ 90 50 Ф:
водомеры могут быть установлены только на горизонтальных участках водопровода. Запрещается установка счетчика счетным механизмом вниз. Перед водомером необходима обязательная установка магнитного сетчатого фильтра (если магнитный фильтр ставить дорого, то можно поставить сетчатый). Так же перед водомером нужно предусмотреть прямой участок равный 5 диаметрам условного прохода счетчика, а за ним не менее 1 диаметра. Если диаметр счетчика не совпадает с диаметром трубопровода, то присоединение осуществляется при помощи переходов, установленных вне зоны обязательных прямых участков трубопровода.
