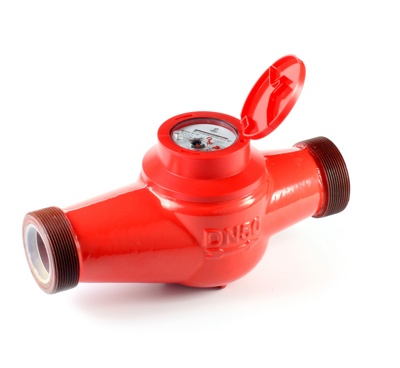

Счетчик воды ВСКМ 90/50 ду-50 для холодной воды
Водосчетчики ВСКМ предназначены для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 90 °С при давлении не более 1,0 МПа.
Счетчики воды предназначены для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 90С при давлении не более 1,0 МПа. Принцип действия крыльчатых счетчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Конструктивно счетчики выполнены по схеме "сухохода", когда в воде находится только вращающаяся крыльчатка. Кинематическая связь между крыльчаткой и счетным механизмом осуществляется путем магнитного взаимодействия через герметичную перегородку. Опорные части крыльчатки и счетного механизма оснащены часовыми камнями, что обеспечивает длительный срок эксплуатации и высокую надежность прибора. Водосчетчик относится к так называемому "многоструйному" типу приборов, когда вода попадает на крыльчатку через отверстия в направляющей, в которой находится сама крыльчатка. Это повышает точность измерений, а также надежность водомера. Счетчик типа ВСКМ 90 имеет индикаторное устройство с роликовыми и стрелочными указателями, показывающими измеренный объем в м3" и его долях. Кроме того, имеются модификации, имеющие устройства для дистанционного съема сигнала (импульсный или оптоэлектронный выход).
| Наименование и размерность величины | Значения для счетчиков с ДУ, мм |
| 50 | |
| Минимальный расход, Qmin, м3/ч | 0,15 |
| Переходный расход, Qt, м3/ч | 0,8 |
| Номинальный расход, Qном, м3/ч | 15 |
| Максимальный расход, Qmax, м3/ч | 30 |
| Порог чувствительности, м3/ч | 0,06 |
| Габаритные размеры, мм | 444х174х163 |
| Пределы допускаемой относительной погрешности в интервале диапазона измерений | |
| - от Qmin до Qt | ±5% |
| - от Qt (включительно) до Qmax | ±2% |
| Температура измеряемой среды | 5-90 °С |
| Давление измеряемой среды, МПа | не более 1 |
| Потеря давления при наибольшем расходе, МПа | не более 0,1 |
| Температура окружающего воздуха | 5-50 °С |
| Относительная влажность | до 80% при t = 35 °C |
| Норма средней наработки на отказ, ч | 100000 |
| Средний срок службы счетчиков, лет | не менее 12 |
