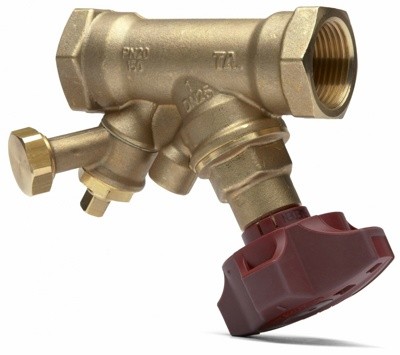

Балансировочный клапан STA Tour & Andersson 52150225 1* ДУ25 c предварительной настройкой Kvs 8,7 м3/ч

Балансировочный клапан STAD с дренажем

Балансировочный клапан STAD обеспечивает точность гидравлического режима и может применяться в самых различных областях. Он идеально подходит для использования во вторичном контуре систем тепло- и холодоснабжения, а также в системах водоснабжения.

Рукоятка с возможностью считывания показаний обеспечивает точность и простоту балансировки. Запорная функция позволяет облегчить техническое обслуживание.
Самоуплотняющиеся измерительные штуцеры гарантируют простоту и точность балансировки.
Устойчивый к потере цинка сплав AMETAL, обеспечивающий долговременную эксплуатацию клапана и уменьшающий риск протечки.
Дренаж и измерительные штуцеры:
Клапаны с дренажным устройством для подсоединения к шлангу G1/2 и G3/4. Клапаны без дренажа снабжены защитным колпачком. Защитный колпачок можно временно удалить и установить дренажное устройство, поставляемое в качестве дополнительного оборудования. Измерительные штуцеры выполнены самоуплотняющимися. Открутите защитный колпачок и вставьте зонд через уплотнение.

Точность измерения и отклонение расхода при различных величинах настройки
Нулевое положение рукоятки откалибровано и не подлежит изменению. Кривая (Рис. 4) справедлива для клапанов с обычными патрубками (Рис. 5). Избегайте установки клапанов в непосредственной близости от насосов и запорной арматуры. Клапан может быть установлен против направления потока. Для такого направления действительны те же характеристики, однако погрешность может быть больше (максимум на 5%).

Производитель:                                     TOUR ANDERSSON
Страна:                                                   Швеция
Категория:                                              С дренажем
Рабочее давление:                                 PN20
Материал корпуса:                                AMETAL (устойчивый к потере цинка сплав)
Ниппель:                                                AMETAL
Уплотнение штока:                               Прокладка из каучука EPDM
Материал уплотнения:                         Стержень с прокладкой из каучука EPDM (уплотнение седла)
MAX рабочая температура:                 +120°C
MIN рабочая температура:                  -20°C
Тип управления:                                  Рукоятка с возможностью считывания показаний (полиамид и TPE)
Конструктивная особенность:            Наличие запорной функции делает техническое обслуживание простым и нетрудоемким
Назначение использования:               Системы тепло- и холодоснабжения, cистемы водоснабжения
Присоединение:                                   Резьбовое
Резьба:                                                    ВР / ВР
