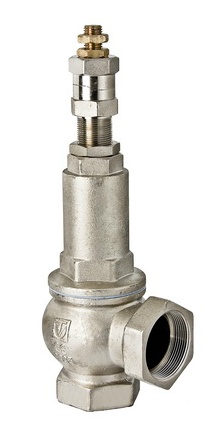

Клапан предохранительный регулируемый Valtec VT.1831.N.06 для котла, 1–12 бар, 1",
Регулируемый предохранительный клапан Valtec 1", настройка 1–12 бар (арт. VT.1831.N.06) предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления рабочей среды в подводящем трубопроводе. Может применяться в качестве арматуры безопасности паровых и водогрейных котлов, компрессоров, сосудов, работающих под давлением, напорных трубопроводов. В качестве рабочей среды может использоваться вода, водяной пар, гликолевые растворы до 50% и другие жидкие среды, нейтральные по отношению к материалам клапана.
Клапан имеет безрычажное устройство принудительного открывания для проверки срабатывания и предотвращения залипания золотника. Давление настройки клапана может регулироваться в пределах от 1 до 12 бар. Рабочая температура клапана до 150°С, рабочее давление - до 16 бар. Давление заводской настройки – 3 бара.
Регулируемый предохранительный клапан Valtec 1", настройка 1–12 бар (арт. VT.1831.N.06) предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления рабочей среды в подводящем трубопроводе. Может применяться в качестве арматуры безопасности паровых и водогрейных котлов, компрессоров, сосудов, работающих под давлением, напорных трубопроводов. В качестве рабочей среды может использоваться вода, водяной пар, гликолевые растворы до 50% и другие жидкие среды, нейтральные по отношению к материалам клапана.
Клапан имеет безрычажное устройство принудительного открывания для проверки срабатывания и предотвращения залипания золотника. Давление настройки клапана может регулироваться в пределах от 1 до 12 бар. Рабочая температура клапана до 150°С, рабочее давление - до 16 бар. Давление заводской настройки – 3 бара.
Конструкция
|
| 1 - Гайки крепления «подрывной втулки» из латуни CW614N; |
Принцип работы
Клапан состоит из корпуса (10), в котором расположен золотник (тарелка) (10) с прокладкой (12). Золотник через шток (5) подпружинен пружиной (8), расположенной в стакане (5), защищающем пружину от внешних воздействий. При помощи регулировочной втулки (3) с контрящей гайкой (4) можно регулировать степень предварительного сжатия пружины, изменяя положение упорной шайбы (7). Втулка принудительного открытия (7) взаимодействует с волнообразной поверхностью торца регулировочной втулки (7), обеспечивая возможность принудительного сжатия пружины. Втулка (2) удерживается на штоке парой гаек (1). Превышение давления настройки вызывает сжатие пружины и открытие золотника со сбросом среды через выходной патрубок. Тарелка золотника (11) центрируется с помощью крестообразной направляющей (3). Между стаканом и корпусом расположена уплотняющая прокладка (9). В комплект поставки клапана входит уплотнительное кольцо из EPDM, которое может быть установлено на тарелку штока для герметизации пружинной камеры.
Габариты
|
| DN - 1" |
Указания по монтажу и эксплуатации
- Клапан должен монтироваться в вертикальном положении, таким образом, чтобы регулировочный винт находился наверху.
- Площадь сечения отводной трубы должна быть не меньше двойной площади сечения седла предохранительного клапана.
- Устройство запорных устройств на подводящем к клапану трубопроводе не допускается
- Клапан должен устанавливаться на расстоянии не более, чем 1 м от защищаемого агрегата.
- Подключение отводящего трубопровода к системе дренажа или канализации допускается производить только с разрывом струи.
- При расположении на одном патрубке нескольких предохранительных клапанов площадь поперечного сечения патрубка должна быть не менее 1,25 суммарной площади сечения седел клапанов.
- Отбор рабочей среды от подводящих к клапану трубопроводов не допускается.
- При монтаже клапана не допускается превышать крутящие моменты для данного размера резьбы.
- Настройка клапана на необходимое давление срабатывания производится на гидравлическом стенде или на смонтированной системе при ее опрессовке. При этом срабатывание клапана необходимо проверить не менее 5 раз.
- Настроечное положение регулировочной втулки фиксируется затяжкой контрящей гайки. После затяжки гайки необходимо повторно произвести испытание клапана на срабатывание.
- В связи с изменениями физических свойств пружины с течением времени, перенастройку клапана следует проводить не реже, чем через 12 месяцев.
- Для принудительного открытия клапана («продувки») необходимо рожковым ключом соответствующего размера повернуть на 1/4 оборота втулку принудительного открытия. При этом следует принять меры против того, чтобы рабочая среда не вызвала термического воздействия на работника, окружающий персонал и электропроводку.
- Не допускается замерзание рабочей среды внутри клапана.
Технические характеристики
| Производитель | Valtec |
| Серия | VT.1831.N |
| Артикул | VT.1831.N.06 |
| Тип | регулируемый предохранительный клапан |
| Назначение | системы отопления |
| Рабочая среда | вода, водяной пар, природый газ, углеводороды, растворы гликолей до 50% |
| Стандарт присоединительной резьбы | ISO 228/M |
| Вид резьбы | внутренняя |
| Диаметр подключения | 1" |
| Рабочее давление | 16 бар |
| Заводская настройка выходного давления клапана | 3 бара |
| Температура рабочей среды | до +150°C |
| Диаметр седла | 25 мм |
| Площадь седла | 490 мм2 |
| Расчётная высота подъёма золотника | 1,25 мм |
| Расчётная площадь сечения проточной части | 98 мм2 |
| Допускаемая протечка на клапане при рабочем давлении | 0 см3/мин |
| Коэффициент расхода для пара | 0,122 |
| Коэффициент расхода для воды | 0,57 |
| Материал корпуса | латунь CW617N |
| Материал штока | латунь CW614N |
| Предельный крутящий момент (резьба) | 65 Н·м |
| Вес | 1099 г |
| Средний полный ресурс | 5 000 циклов |
| Средний полный срок службы | 20 лет |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Италия |
