Группа безопасности котла AFRISO BSS 610 3 bar/ max 50 kw арт. 9061000
Группа безопасности Afriso BSS (9061000) - это компактное и надежное решение для защиты систем отопления мощностью до 50 кВт. Устройство включает в себя все необходимые элементы для установки и эксплуатации, обеспечивая эффективную защиту от избыточного давления в системе. Afriso BSS отличается простотой монтажа и обслуживания.

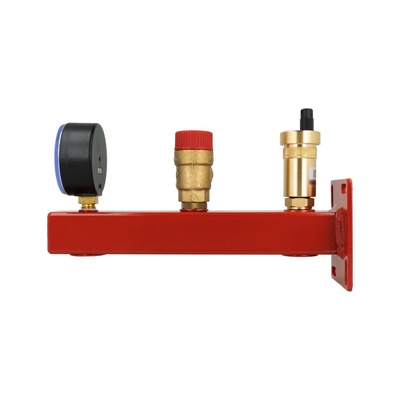

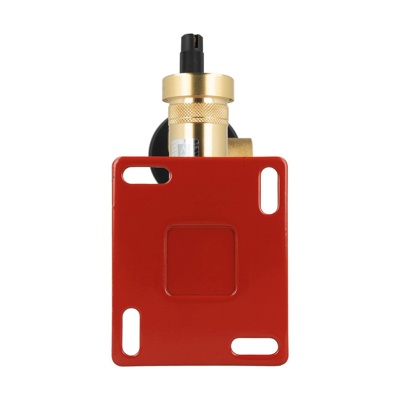

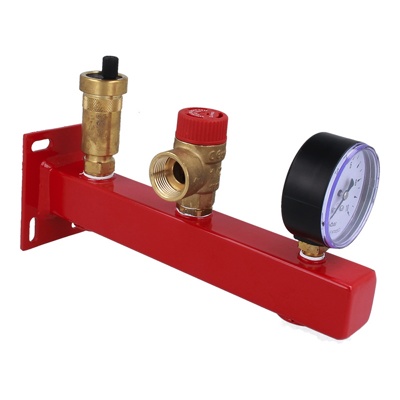

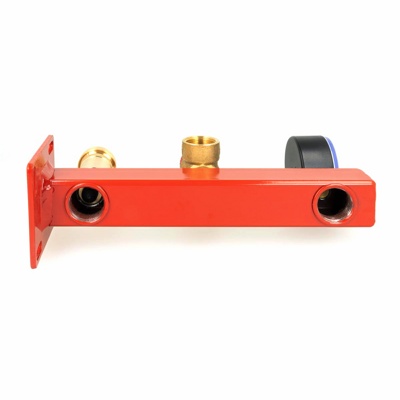

Данная группа безопасности изготовлена из стального профиля квадратного сечения. На конце располагается резьбовое отверстие для подключения расширительного бака объемом до 25 литров. Данная группа оснащена манометром, сбросным предохранительным клапаном и автоматическим воздухоотводчиком. Крепится на стене, выполняя роль прочного кронштейна для расширительного бака.
Группа безопасности Afriso BSS (9061000) - это компактное и надежное решение для защиты систем отопления мощностью до 50 кВт. Устройство включает в себя все необходимые элементы для установки и эксплуатации, обеспечивая эффективную защиту от избыточного давления в системе. Afriso BSS отличается простотой монтажа и обслуживания.
Данная группа безопасности изготовлена из стального профиля квадратного сечения. На конце располагается резьбовое отверстие для подключения расширительного бака объемом до 25 литров. Данная группа оснащена манометром, сбросным предохранительным клапаном и автоматическим воздухоотводчиком. Крепится на стене, выполняя роль прочного кронштейна для расширительного бака.
Основные компоненты
Предохранительный клапан: защищает систему от избыточного давления, открываясь при превышении предельного уровня в 3 бар. При срабатывании клапана излишки теплоносителя удаляются из системы, снижая давление до безопасного уровня.

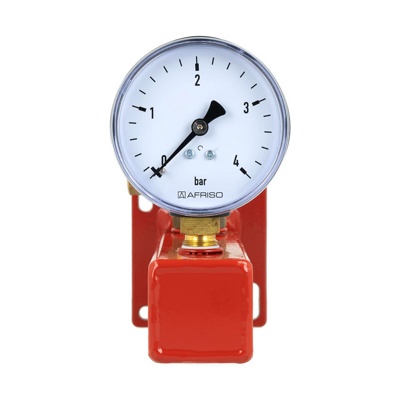

Манометр: обеспечивает точный контроль давления в системе отопления. Диапазон измерений составляет от 0 до 4 бар, что позволяет отслеживать текущее состояние системы и предотвращать аварийные ситуации.
Автоматический воздухоотводчик: удаляет накопившийся в системе воздух, предотвращая образование воздушных пробок, которые могут снижать эффективность работы системы, вызывать шумы и даже разрушать элементы системы.
Соединение для расширительного бака: удобное соединение 3/4" с быстросъемным элементом позволяет легко установить и периодически обслуживать расширительный бак.
Принцип работы
Контроль давления: манометр отслеживает текущее давление в системе.
Снижение избыточного давления: если давление превышает безопасный уровень в 3 бар, предохранительный клапан автоматически открывается, позволяя излишкам теплоносителя покинуть систему.
Удаление воздуха: воздухоотводчик автоматически устраняет скопившийся воздух из системы, что также необходимо для корректной работы системы.
Монтаж и эксплуатация
Рекомендации по монтажу
Подготовка места установки: убедитесь, что место, выбранное для установки, позволяет легко получить доступ к группе безопасности для регулярного обслуживания.
Подключение: к выходному отверстию предохранительного клапана желательно подключить сливную трубку.
Промывка системы: перед установкой следует промыть систему отопления, чтобы избежать загрязнений и возможных сбоев в работе группы безопасности.
Рекомендации по эксплуатации
Проверка давления в системе и настройка манометра.
Проверка работы предохранительного клапана.
Очистка и проверка автоматического воздухоотводчика.
Сертификаты
Группа безопасности Afriso BSS имеет сертификат TUV Rheinland и соответствует директиве PED 2014/68/EU, что подтверждает соответствие устройства строгим европейским стандартам безопасности и качества.
Характеристики
Присоединительный размер G3/4 "
Размеры, мм (ВxШxГ) 156 x 75 x 256
Гарантийный срок, мес. 24
