  4. Регулятор температуры прямого действия нормально открытый РТ-ДО - 25

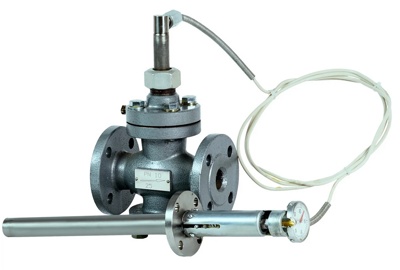

Регулятор температуры прямого действия нормально открытый РТ-ДО - 25 - фото Регулятор температуры прямого действия нормально открытый РТ-ДО - 25 - фото2
Код: 6591

Регулятор температуры прямого действия нормально открытый РТ-ДО - 25

0 отзывов
984,00 Бел. руб ЦЕНА
Оформить

Регулятор температуры прямого действия типа РТ-ДО (нормально открытый) предназначен для автоматического поддержания температуры регулируемой среды путем изменения расхода пара, жидких и газообразных сред, неагрессивных к материалам регулятора



Регулятор температуры прямого действия типа РТ-ДО (нормально открытый) предназначен для автоматического поддержания температуры регулируемой среды путем изменения расхода пара, жидких и газообразных сред, неагрессивных к материалам регулятора (корпус СЧ-15, седло 40Х13 или БрОЗЦ7С5Н1, клапан 20Х13, шток и термобаллон термосистемы 12Х18Н10Т ).

Область применения регуляторов:

  • - для систем центрального отопления;
  • - охладителей двигателей, конденсаторов и очистных станций;
  • - парогенераторов, печей, теплообменников, бойлеров, цистерн;
  • - обезжиривающих установок и гальванических сушильных шкафов;
  • - сушильных помещений и теплиц;
  • - трубопроводных магистралей.?

Технические параметры прибора:

Схема установки регулятора РТ-ДО в системах отопления:

Схема установкирегулятора температуры прямого действия РТ-ДО

Схема включения регулятора РТ-ДО в системах автоматического поддержания температуры промышленных установок:

Схема включения регулятора температуры прямого действия РТДО в системах автоматического поддержания температуры промышленных установок

Габаритные и присоединительные размеры:

Регулятор температуры прямого действия нормально открытый РТ-ДО - 25

Обозначение

 Dу D1 D2 D3 D4 D5 D6

H

H1

 H2  h  h1 L1

РТ-ДО-25, мм

25 115 34 80 85 14 65 285 205 470 270 64 160±1,0

Технические характеристики

Диаметры условного прохода DN, мм25

Диапазоны настройки регулируемой температуры, °C -40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180

Условная пропускная способность, КN, м.куб./ч 6,3

Зона пропорциональности, °C,                                                                        10

Зона нечувствительности, °C,                                                                          1

Постоянная времени, с                                                                                      100

Допустимая протечка в % от КN                                                                      0,1

Температура регулирующей среды,                                                                °C от –15 до + 225

Длина дистанционной связи, м                                                                       1,6; 2,5; 4,0; 6,0; 10,0

Условное давление PN, МПа                                                                            1,0

Давление регулируемой среды PN, МПа                                                        1,6

Максимальный перепад давления на регулирующем клапанеPN, МПа       0,6

Масса регуляторов, кг                                                                                        9,5

Погрешность установки по шкале настройки,°С                                            ±3
