Реле давления электронный блок автоматики COELBO SWITCHMATIC 1 Испания

Электронный блок SWITCHMATIC предназначен для управления однофазным насосом систем водоснабжения. Легко заменяет традиционное реле давления (подключение 1/4").

Прибор управляет работой насоса путем старта по заданному давлению от 0,5 до 7,5 бар и останавливает работу насоса по заданному давлению от 1 до 8 бар (выставляется на корпусе кнопками).

Защищает насос по сухому ходу (умная система ART - будет периодически пытаться перезапустить насос при восстановлении водоснабжения), по цикличности. Благодаря встроенному электронному манометру, легко настроит стартовое / стоповое давление и контролировать его.

Подходит для поверхностных, колодезных, скважинных насосов.

SWITCHMATIC 1/2/3 (T-KIT SWITCHMATIC 1 /2) микропроцессорные блоки управления (далее контроллер) для управления и защиты однофазных насосов до 16А. Позволяет устанавливать давление включения и выключения насоса. Электрическое подключение аналогично электромеханическому репе.
Контроллер может работать в режимах дифференциального и обратного давления.
SWITCHMATIC 2 (T-KIT SWITCHMATIC 2) имеет защиту по току (запатентованная технология).
Устройство защищает насос по “сухому ходу", перегрузки и частых включений. SWITCHMATIC 2 (Т- KIT SWITCHMATIC 2) так же позволяет собрать станцию из двух насосов с попеременным и одновременным включением насосов.
SWITCHMATIC 3 имеет аварийный выход (контакт) для подключения к дополнительному щиту управления. Подходит для поверхностных, скважинных, колодезных насосов водоснабжения!

Технические особенности

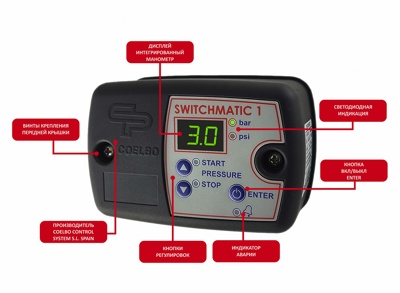

Регулируемое давление включения и выключения насоса - Интегрированный цифровой манометр (дисплей)
Встроенный датчик давления
Защита насоса по сухому ходу Определяется по минимальному давлению SW1(T- KITSW1)nSW3 По току SW2 (T-KIT SW2)
Защита от перегрузки (только SW2 и T-KIT Sw2)
Функция ART (автоматический перезапуск). После остановки насоса в режим аварии А01 (сухой ход), система ART автоматически запустит насос через 5 минут. Если на входе в насос по прежнему нет воды, повторно сработает защита по сухому ходу (А01). Далее автоматические запуски будут происходить каждые 30 минут в течении 24 часов. Функцию можно активировать в меню (см. настройка прибора).
Защита от частых включений Если гидроаккумулятор (мембранный бак) вышел из строя, контроллер блокирует работу насоса из-за цикличности. Настраивается в меню (см. настройка прибора).
Возможные настройки - Режим ожидания. Регулировка временного интервала для определения частых циклов. Временные задержки на включение и выключение насоса.
Сокращения:
SW - SWITCHMATIC, T-KIT SW - T-KIT SWITCHMATIC, Цифры 1/2/3 - модификации контроллеров.

Гидравлическое подключение
SW1/2/3 подключается на напорный патрубок насоса резьба 1/4" в.р. накидная гайка (опционально). T-KIT SW1/2 имеет обратный клапан, подключение к насосу Г н.р., выход на гидроаккумулятор Г в.р., выход в систему Г в.р.
Убедитесь что система смонтирована и гидроаккумулятор заполнен воздухом.

Диаметр разъема соединения                             1/4''
Серия                                                                     SWITCHMATIC
Назначение                                                           управление насосом
Тип                                                                        Электронный блок автоматики
Сеть В                                                                   220 В
Температура перекачиваемой жидкости           1 — 45 ?
Защита от сухого хода                                          есть
Качество воды                                                     чистая
Вес                                                                         0.7 кг
Подключение                                                       внутренняя резьба
Манометр
электронной
Давление включения
0.5 бар
Давление выключения
8 бар
Присоединительный размер
1/4"
Максимальное рабочее давление
10 бар
Класс защиты IP ?
IP55
Рабочее давление
0.5 — 8 бар
Срок службы ?
8 лет
Гарантийной срок ?
2 год
Электрическое подключение
Электрическое подключение должно выполнятся только квалифицированным специалистом. Перед подключением контроллера, отключите питание сети во избежании получения удара током.
Производитель снимает с себя ответственность за гарантию, в случае неправильного электрического подключения прибора.
Требуется обязательная установка дифференциального автомата высокой чувствительности: l=30mA (Класс А или АС).
Для подключения используйте кабель с необходимым сечением.
Подключите насос к кпемам U, V и земля. Подключите питание L1, N и земля.

Заземление подключается первым и последнем отключается. Обязательно заземлите прибор! (см. схему подключения).
