Назначение:

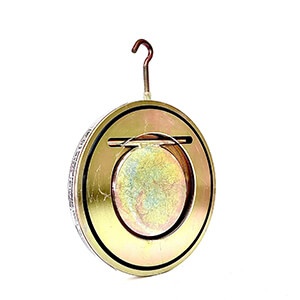

Клапан обратный межфланцевый предназначен для автоматического пропуска рабочей среды в одном направлении.
Рабочая среда: Применяется для холодной и горячей воды.
Номинальное давление – РN: 1,6 МПа.
Температура среды: +90°С.
Конструкция:
Корпус и диск: оцинкованная сталь.
Уплотнение: резиновые кольца
ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ – устанавливается между фланцами РN: 1,6МПа и зажимается болтовыми соединениями фланцев.
Установочное положение: Установка производится на вертикальных трубопроводах (направление потока – снизу вверх). На горизонтальном трубопроводе крючок-индикатор должен находиться в верхней части перпендикулярно оси трубопровода.
Установочные размеры клапанов обратных межфланцевых
диаметр трубопровода, на который устанавливается клапан, мм 65
диаметр затвора, мм 58
диаметр, мм 129
длина, мм 15
Масса, кг 1,25
