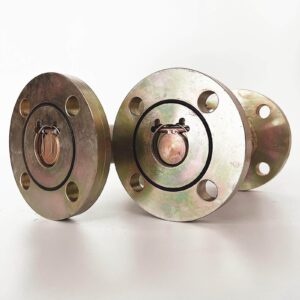

Клапан обратный стальной межфланцевый КОф 65 Ду65

Описание:
1. Назначение и принцип работы
Обратный клапан фланцевый предназначенный для недопущения изменения направления потока среды в технологической системе, горячего и холодного водоснабжения. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия. Открытие затвора происходит при подаче рабочей среды. Затвор открывается и удерживается с помощью силы, возникающей от напора рабочей среды.

2. Технические характеристики
Номинальный диаметр DN, мм                        65
Номинальное  давление PN, МПа (кгс/см2)    1,6 (16)
Температура рабочая максимальная                 90 °С
Класс герметичности по ГОСТ 9544               А. Пробное вещество – «вода»
Коэффициент сопротивления                           0,8

Основные материалы:

Уплотнительные кольца                                   Резина маслобензостойкая
Корпуса                                                              Сталь Ст3 пс ГОСТ 380-2005

Габаритные и размеры, мм

Длина L                                                            290
Диаметр D                                                        180
Диаметр затвора d                                           58
Диаметр Do                                                     145
Диаметр отв.d/кол.отв. n                                18/4
Высота L max                                                   238
Масса не более, кг                                           7,7

3. Устройство и работа

Клапан устанавливается между фланцами и зажимается болтовыми соединениями . Монтаж клапана производится на горизонтальных и вертикальных трубопроводах (направление потока – снизу вверх). При установке на горизонтальном трубопроводе крючок-индикатор должен находиться в верхней части перпендикулярно оси трубопровода.
