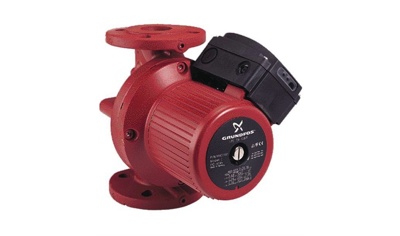

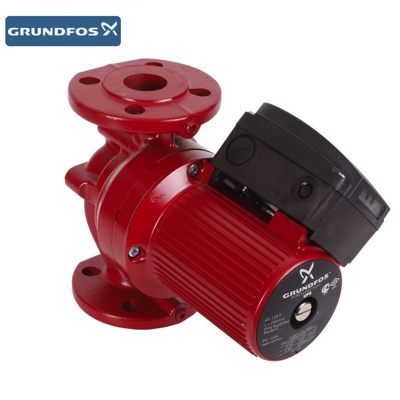

НАСОС ДЛЯ СИСТЕМ ОТОПЛЕНИЯ Grundfos UPS 40-120 F
UPS 40-120 F (230) - трехфазный насос серии UPS (с фланцевым присоединением) предназначен для циркуляции теплоносителя в радиаторных системах отопления. Отличается надежностью и низким энергопотреблением. Керамический вал и подшипник! Напор до 12 метров.
Максимальная высота подачи: 12 м;
Производительность: 367 л/мин;
Максимальная мощность: 470 Вт;
Страна производства: Великобритания, Дания, Франция, Сербия;
Назначение
Циркуляционные насосы Grundfos UPS 40-120 F 250 предназначены для работы в системах отопления и горячего водоснабжения, которые имеют стабильный или малоизменяющийся расход. С помощью обычного переключателя можно задать ту частоту вращения, которая необходима и в зависимости от потребления сети.
Данная модель насоса Грундфос оснащена электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью за счет вращения. Долговечность и бесшумность насосов данной серии достигается за счет системы керамических подшипников скольжения. Насос имеет полый вал - благодаря нему при пуске происходит быстрое удаление воздуха из насоса.
Отличительные особенности
насос выполнен с «мокрым ротором» (ротор двигателя во время работы погружен в перекачиваемую жидкость);
корпус насоса и электродвигателя сделаны из чугуна;
осевой подшипник из графита;
гильза ротора и подшипниковая обойма сделаны из нержавеющей стали;
имеет 3 скорости;
вал и радиальные подшипники изготовлены из керамики;
обмотки электродвигателя устойчивы к току блокировки, поэтому дополнительная защита электродвигателя не требуется;
присоединительные патрубки насоса – фланцевые;
24-часовой таймер.
Принцип работы
Циркуляционный насос UPS похож на дренажную установку: корпус выполнен из нержавеющих металлов, имеет керамический ротор и вал, оснащенный лопастным колесом. Ротор приводит в действие электродвигатель. Такая система забирает воду с одной стороны и нагнетает в трубопровод с другой. Центробежная сила помогает воде двигаться по системе. Насос позволяет преодолеть сопротивление, которое неизменно возникает на отдельных участках отопительного трубопровода. Подробнее: https://teplolab.by/p25378880-tsirkulyatsionnyj-nasos-grundfos.html
Основные параметры
| Присоединения | фланцы DN40 PN 06/10 |
| Напряжение сети | 220 В; 50 Гц |
| Мощность | 470 Вт |
| Производительность | 22 м2/ч (366 л/мин) |
| Вид | циркуляционный |
| Материал корпуса | бронза |
| Способ установки | поверхностный |
| Максимальный напор | 10 м |
| Температура перекачиваемой жидкости | -10 + 120 C° |
| Рабочее давление | 10 бар |
| Тип ротора | мокрый |
| Класс изоляции | F |
| Габариты (ДхШхВ) | 250х210х313 мм |
Принцип работы
Циркуляционный насос UPS похож на дренажную установку: корпус выполнен из нержавеющих металлов, имеет керамический ротор и вал, оснащенный лопастным колесом. Ротор приводит в действие электродвигатель. Такая система забирает воду с одной стороны и нагнетает в трубопровод с другой. Центробежная сила помогает воде двигаться по системе. Насос позволяет преодолеть сопротивление, которое неизменно возникает на отдельных участках отопительного трубопровода.
Основные атрибуты
Производитель Grundfos
Вид насоса Для системы отопления
Максимальный напор 10.0 (м)
Потребляемая мощность 470.0 (Вт)
Напряжение сети 220~240 В
Частота 50.0 (Гц)
Количество скоростей 3.0
Качество воды Чистая
Вес 21.0 (кг)
Гарантийный срок 24 (мес)
Состояние Новое
Способ монтажа Горизонтальный
Тип присоединения Фланцевое
Максимальная производительность, м3/ч 22
Конструктивные особенности
Тип ротора "Мокрый"
Материал корпуса Бронза
Класс защиты корпусов электронного оборудования IPX4D
Габаритные и присоединительные размеры
Ширина 210.0 (мм)
Высота 313.0 (мм)
Длина 250.0 (мм)
